網架工程中的違規操作

安全問題永遠是每個工程公司管理層關心的頭等大事。網架工程中也不例外，下面介紹東吳網架最近遇到的一種常見的違規操作。

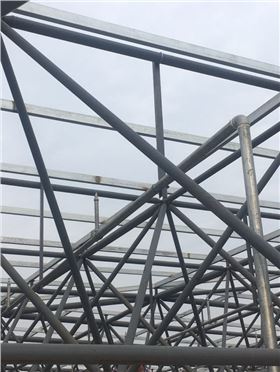

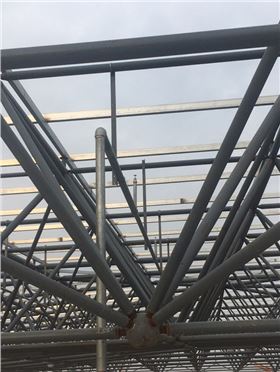

1、消防水管等管道掛在網架桿件上，如圖：

由于網架特有結構形式不允許網架桿件承受彎矩，本消防管道受力點在網架桿件中間，將給網架桿件增加額外彎矩，不符合網架結構受力特點，存在嚴重安全隱患，會引起不可預料的安全事故。

在空間網架結構技術規范JGJ7-2010中總則4.1.4中網架結構計算模型為空間鉸接桿系結構，不能承受剪力及彎矩。故不能在桿件中吊掛任何重物。

對于違規操作的應對辦法：

㈠、如果設計單位在網架設計時考慮了吊掛荷載，合理的做法應該是將吊掛部位布置在螺栓球節點處，并表示出相應的節點做法。

㈡、如果設計單位未考慮吊掛荷載，則禁止吊掛任何重物。
