常州東吳鋼結構網架有限公司為了提高設計研發部工作人員專業知識，增強業務水平，特邀請網架設計專家在3月中旬對研發設計人員進行知識培訓。

本節課知識點：

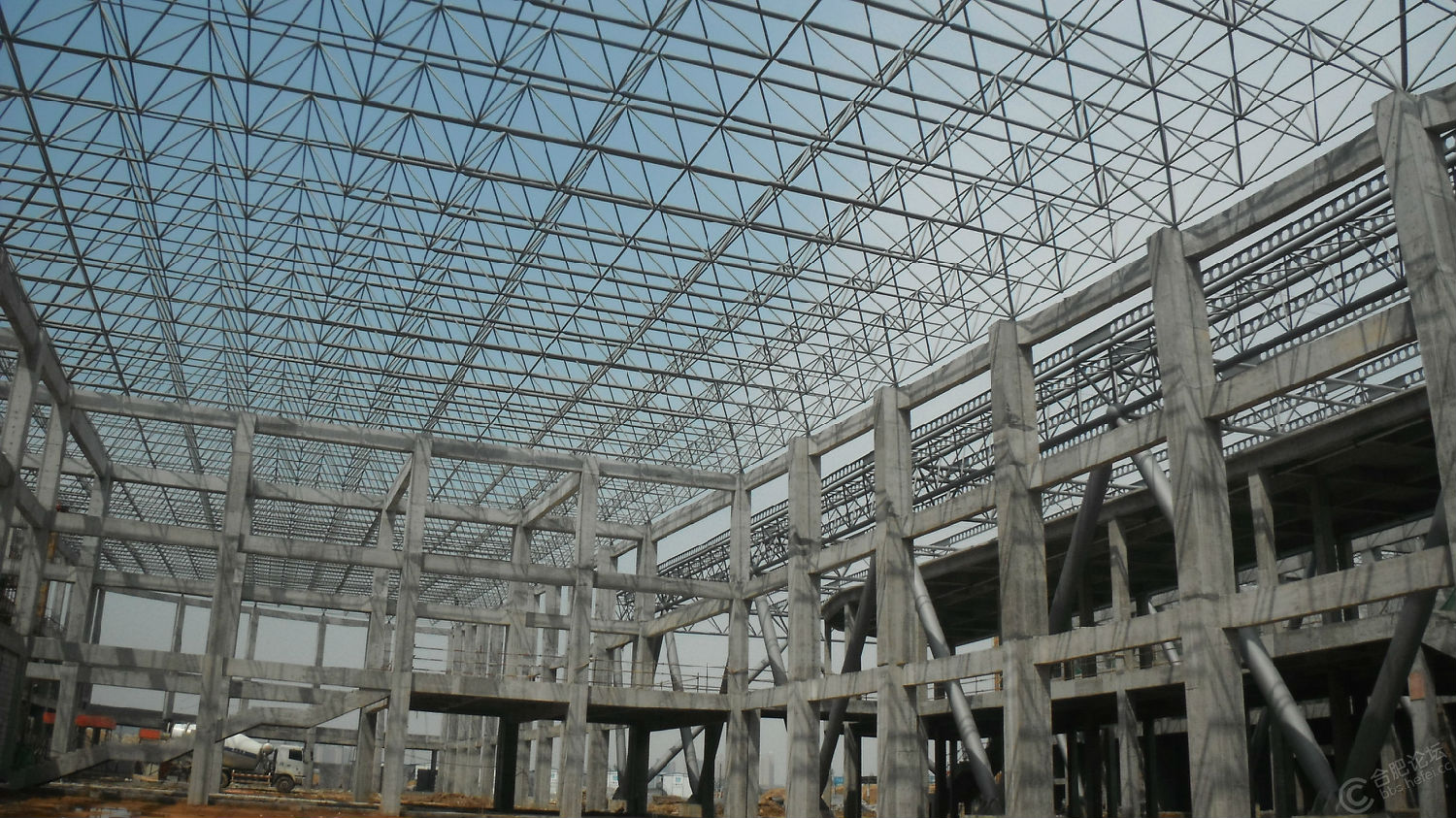

  網架結構是高次超靜定結構體系。板型網架分析時，一般假定節點為鉸接，將外荷載按靜力等效原則作用在節點上，可按空間桁架位移法，即鉸接桿系有限元法進行計算。也可采用簡化計算法，諸如交叉梁系差分分析法、擬板法等進行內力、位移計算。單層殼型網架的節點一般假定為剛接，應按剛接桿系有限元法進行計算；雙層殼型網架可按鉸接桿系有限元法進行計算。單層和雙層殼型網架也都可采用擬殼法簡化計算。

  網架結構的桿件截面應根據強度和穩定性計算確定。為減小壓桿的計算長度增加其穩定性，可采用增設再分桿及支撐桿等措施。用鋼材制作的板型網架及雙層殼型網架的節點，主要有十字板節點、焊接空心球節點及螺栓球節點三種形式。十字板節點適用于型鋼桿件的網架結構，桿件與節點板的連接，采用焊接或高強螺栓連接。空心球節點及螺栓球節點適用于鋼管桿件的網架結構。單層殼型網架的節點應能承受彎曲內力，一般情況下，節點的耗鋼量占整個鋼網架結構用鋼量的15～20%。
