近年來，新建的干煤棚網架一般采用落地的三心圓網殼結構，國內陸續建設完成一批項目并投入實際生產運行。投運后的情況根據運行單位的反映：網殼支座落地時，支座常被煤場堆煤所淹埋，支座腐蝕嚴重；與之相連的網殼桿件（鋼管）被煤壓彎的情況時有發生；支座處網殼凈空小妨礙推煤機運行，空間利用率差，作為改進措施，不得不又在煤棚內靠近支座處新建3~4米高的通長鋼筋混凝土擋煤墻。

東吳網架為了干煤棚網架安全，防止事故發生，從設計建模階段著手，把安全因素考慮進去，滿足安全要求的同時滿足性能要求。

東吳網架研發部通過與其它干煤棚形式反復比較，對三心圓網殼結構形式進行了改進，采用了帶直段的三心圓網殼結構，如下圖。同常規的落地三心圓不同，帶直段的三心圓網殼方案具有以下優點：

1、小圓圓心高度為10 m左右，能有效地解決網殼支座被煤腐蝕的問題，避免支座附近桿件被煤壓彎及被推煤機撞壞的可能事件的發生；

2、 干煤棚網殼柱支承柱縱向間距7.5 m，必要時可以在柱間抽空局部桿件，方便推煤機沿橫向出入，加強了干煤棚和露天煤場的聯系，改善了交通組織；

3、 在同等有效容積的前提下，干煤棚跨度S可以減少10%左右，占地面積相應減少。

  干煤棚網殼的外形：跨度S可以根據工藝專業提供的堆煤線和斗輪機運行包絡線確定，網格尺寸L一般為3.75~4m，另外根據推煤機運行的空間尺度要求，圖中的N3一般取2。確定的未知數5個：小圓的網格數 N1和半徑 R1，大圓的網格數 N2和半徑 R2、相交角x；其中隱含的條件為大圓小圓的網格數均為整數且網格尺寸L相等，直線段、三圓弧段在交點處相切。

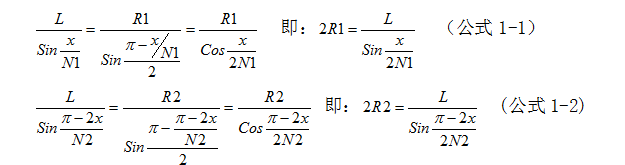

根據上圖，分別對于小圓和大圓有：

2R1+2*(R2-R1)*Cos (x)=S  (公式1-3) 成立；

簡化，建立以x為未知變量的函數F(x)：

  根據工程經驗，N1建議的取值范圍為： 2、3、4；顯然：S<=(2N1+N2)*L<=0.5*3.14*S，即N2為滿足：(S/L-2N1)<=N2<=(0.5*3.14*S/L-2N1)的整數，在0<x<π/2之間，x有解，利用二分法編制計算機短程序求解出x和對應的N1 、N2。
